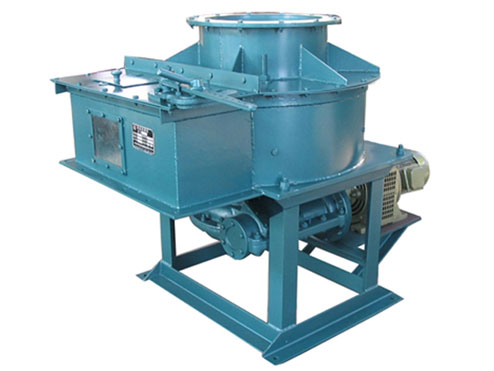

DK、DB型圓盤給料機

用途和特點
     圓盤給料機是一種使用廣泛的連續式容積加料設備，能均勻連續地將物料喂送到下一設備中，喂料量可以調節，可喂送粉狀、小塊狀的物料（如煤粉、粘土等），是一般磨機、烘干機的常用配套設備。并且適用于冶金、煤炭、建材、化工、電力部門及機械化鑄造車間等精確連續均勻地給料與配料之用。本設備的工作環境溫度為-40℃－40℃，不適于輸送流動性太差或流動性特別好的物料。其中，DK型為吊開式，DB型為吊閉式。

DK、DB型圓盤給料機技術參數表

型 號 規 格				DB400	DB600	DB800	DB1000	DB1300	DB1600
				DK400	DK600	DK800	DK1000	DK1300	DK1600
型 式				吊閉	吊閉	吊閉	吊閉	吊閉	吊閉
				吊開	吊開	吊開	吊開	吊開	吊開
圓盤直徑				?400	?600	?800	?1000	?1300	?400
圓盤轉速 （r/min)		最高 最低（直流傳動）		10	8	8	7.5	6.5	6
				-	2	2	1.9	1.6	1.5
活動套筒至盤面高度				30~85	50~130	60~165	80~220	100~275	120~340
物料最大粒度				15	25	30	40	50	60
最大給料 能力（m 3 /h)	物 料 自 然 溜 角		25 0	0.615	1.85	3.57	7.79	13	22.7
			30 0	0.785	2.25	4.42	9.64	16.1	28.1
			35 0	0.924	2.74	5.35	11.7	19.5	34.1
			40 0	1.11	3.27	6.42	14.0	23.4	40.8
			45 0	1.32	3.9	7.65	16.7	27.8	48.6
最高轉速時 最小給料 能力(m 3 /h)	物 料 自 然 溜 角		25 0	0.45	1.63	2.83	6.18	10.3	16.9
			30 0	0.35	1.28	2.20	4.80	8.0	13.1
			35 0	0.28	1.02	1.77	3.85	6.4	10.3
			40 0	0.23	0.83	1.44	3.14	5.21	8.55
			45 0	0.19	0.69	1.18	2.59	4.29	7.03
需用功率				0.4	0.6	0.8	1.2	2.0	3.0
電動機	交 流 傳 動		型號	Y90S-6	Y90L-6	Y90L-6	Y100L-6	Y132S-6	Y132M 1 -6
			功率	0.75	1.1	1.1	1.5	3.0	4.0
			電壓	380	380	380	380	380	380
			轉速(r/min)	910	925	910	910	960	960
	直 流 傳 動		型號	-	Z 2 -32	Z 2 -32	Z 2 -41	Z 2 -51	Z 2 -52
			功率	-	1.1	1.1	1.5	3.0	4.0
			電壓	-	220	220	220	220	220
			轉速(r/min)	-	250-1000	250-1000	250-1000	250-1000	250-1000
機械總速比i				92	115.54	115.54	123.8	143.1	158.1
設備總重 (kg)		封閉式 DB		266	490	597	906	1280	2240
		敞開式 DK		263	438	555	827	1150	2040
動荷重					1.2	1.5	2	3	5
配套螺旋閘門				200x200	250x250	300x300	400x400	500x500	600x600
